1 - Análise de Circuito Corrente Contínua

1.1 - Resumo Teórico

1.1.1 - Definições

1.1.1.1 - Circuito Elétrico

Um circuito elétrico é constituído pela interligação de vários bipolos elétricos. Os circuitos mais simples compõem-se essencialmente de três elementos distintos, a saber:

— um gerador;

— um receptor;

— e os condutores de ligação.

Exemplo:

Além dos elementos básicos (gerador, receptor e condutores), os circuitos elétricos contém, em geral, um certo número de dispositivos que podem ser: — chaves, fusíveis, relés, instrumentos de medida, etc.

1.1.1.2 - Malha

É um trecho de um circuito que se constitui num percurso fechado, isto é, partindo-se de um ponto; percorre-se o trecho e retorna-se ao •ponto inicial sem passar mais que uma única vez por cada elemento do circuito.

Exemplo:

1.1.1.3 - Nó

É um ponto de um circuito para o qual concorrem três ou mais condutores.. Devemos observar por esta definição que, quando há nós num circuito, significa que há mais de uma malha.

1.1.1.4 - Ramo

É a parte de um circuito compreendida entre dois nós consecutivos. Cada ramo se constituí num caminho para uma corrente elétrica. Depois de definirmos esses conceitos relativos passaremos à 1ª e 2ª lei de OHM.

Exemplo:



1.1.2 - Fórmulas Usuais

1.1.2.1 - 1ª Lei de OHM

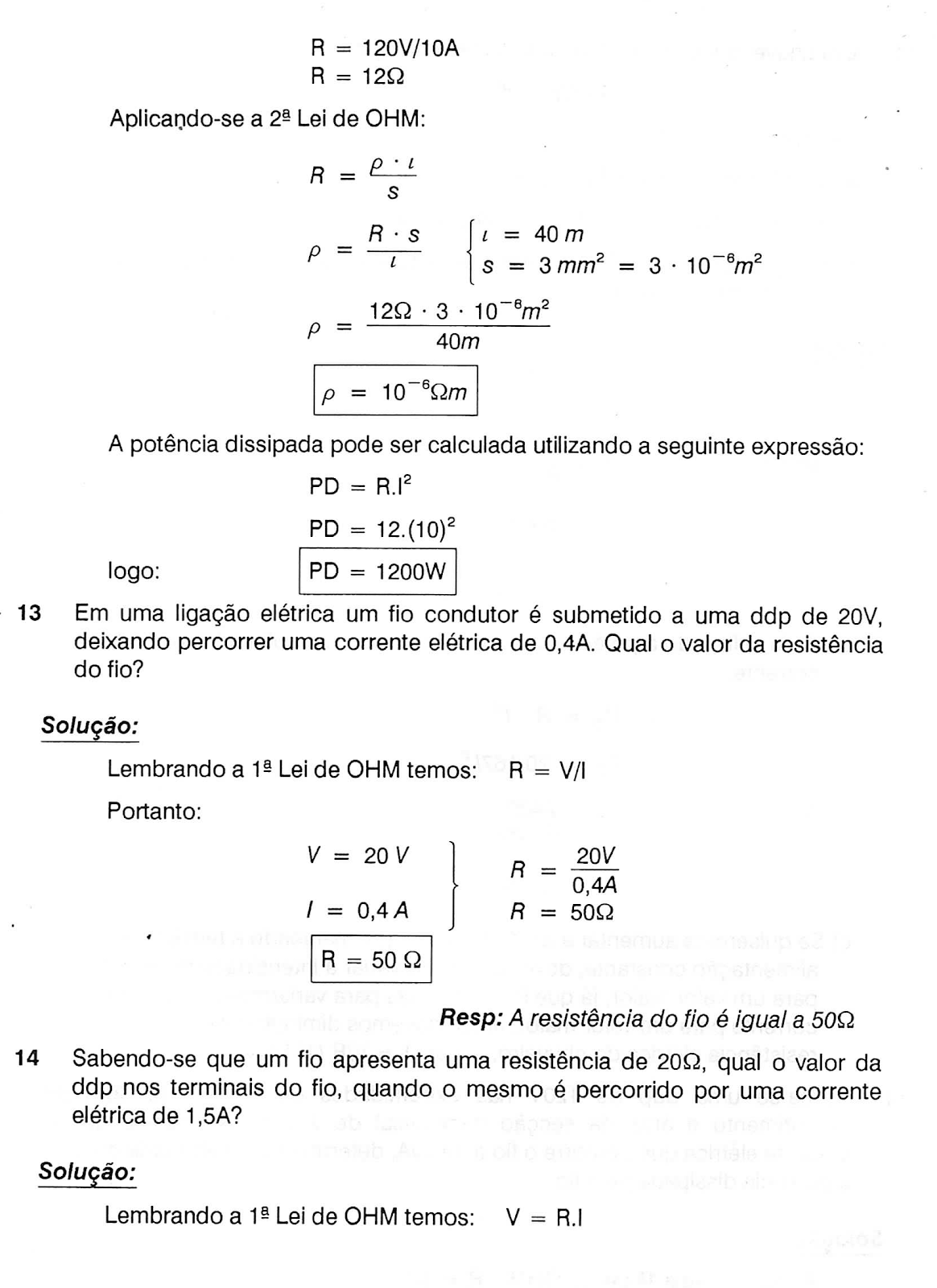

— esta lei é basicamente regida pela equação:
