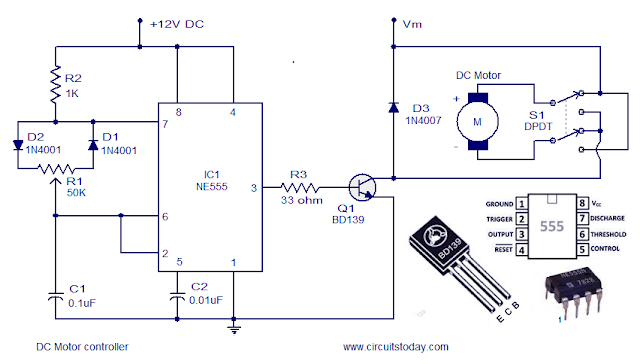

Esse circuito é um simplescontrolador de motor DC usando um circuito integrado NE555. Esse controle de velocidade de motor DC utiliza um temporizador 555 que controlar a aceleração do motor e uma chave muda seu sentido de rotação. Um circuito eletrônicoPWM com base no temporizador NE555 é o coração deste projeto de fácil construção e baixo custo.
O 555 é ligado como um multivibrador astável, cujo ciclo de trabalho pode ser ajustado através da variação de R1 que é um Potenciômetro ou trimpot. A saída de IC1 (555) é acoplado à base do transístor Q1 (BD139) , que aciona o motor de acordo com o sinal de PWM disponível na sua base.
