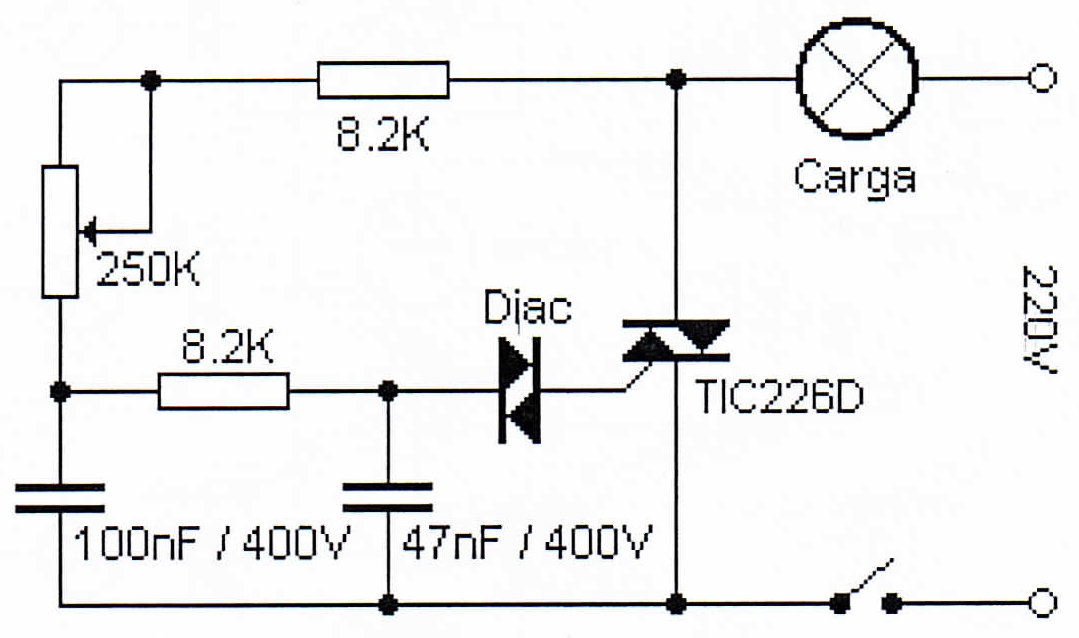

Circuito de Luminosidade para Lâmpadas Incandescentes

-




Comentários

Postar um comentário

Postagens mais visitadas deste blog

Exercícios de Instalações Elétricas

-
Imagem
1 - A norma NBR 5410/95 estabelece critérios para iluminação. As potências mínimas de iluminação devem atender a seguinte condição para área superior a 6 m2:  a) Deve ser prevista uma carga mínima de 200 VA para os primeiros 6 m2, acrescida de 100 VA para cada aumento de 4 m2 inteiros.   b) Deve ser prevista uma carga mínima de 100 VA para os primeiros 6 m2, acrescida de 70 VA para cada aumento de 2 m2 inteiros.   c) Deve ser prevista uma carga mínima de 100 VA para os primeiros 6 m2, acrescida de 60 VA para cada aumento de 4 m2 inteiros.   d) Deve ser prevista uma carga mínima de 200 VA para os primeiros 6 m2, acrescida de 50 VA para cada aumento de 2 m2 inteiros. 2 -  A norma NBR 5410/97 recomenda para cozinhas, copas, copas-cozinhas, áreas de serviços, lavanderias e locais semelhantes devem ser previstos:  a) no mínimo uma tomada para cada 3,5 m, ou fração, de perímetro.  b) no máximo uma tomada para cada 5,0 m ou fração,...
Read more »

As Curvas dos Disjuntores

-
Imagem
O QUE SÃO OS DISJUNTORES TERMOMAGNÉTICOS: São chaves automáticas que se desarmam ou se desligam quando atravessados por uma corrente elétrica que ultrapassa os valores de segurança previstos ou em caso de um curto-circuito. Ao desarmarem-se, os disjuntores impedem a passagem da corrente elétrica.  Deve-se então providenciar uma verificação minuciosa para descobrir a causa do problema e efetuar o devido conserto ou manutenção. Se o circuito voltar ao normal, a chave pode ser novamente armada, sem necessidade de substituição do disjuntor.  Essa é uma das grandes vantagens que esses dispositivos apresentam em relação aos fusíveis. A norma que regulamenta as curvas características dos disjuntores é a norma ABNT NBR NM 60898, os disjuntores para proteção de sobrecorrentes, os utilizados em instalações domésticas por exemplo, possuem basicamente três tipos de curvas. A curva do Tipo B A curva do Tipo C A Curva do Tipo D . Essas curvas definem, basi...
Read more »

Circuito Controlador de Carga Solar e Carregador de Bateria

-
Imagem
Tecle na imagem para uma resolução maior É um carregador de bateria que capta a energia solar para recarregar baterias de 12 volts usando um inversor. Ele oferece facilidade de paragem automática para parar de carregar quando a bateria atinge a carga completa. O carregador utiliza uma tensão de entrada de 24 volts do painel solar. O circuito utiliza um chip LM317 regulador de tensão para ajustar a tensão de saída constante de 16 volts. A resistência variável VR controla a tensão de saída. Quando o painel solar gera corrente, D1 é polarizado e o regulador IC recebe corrente de entrada. A sua tensão de saída depende da definição de VR e a corrente de saída é controlado por R1. Esta corrente passa através D2 e ​​R3. Quando a tensão de saída exceder (tal como estabelecido por VR) de 16 volts, o diodo zener ZD2 conduz e fornecer carga estável 15 volts. A corrente de carga depende R1 e R3. A corrente de carga pode atingir valores até 300 miliamperes. O LED verde indica o estado de ...
Read more »
